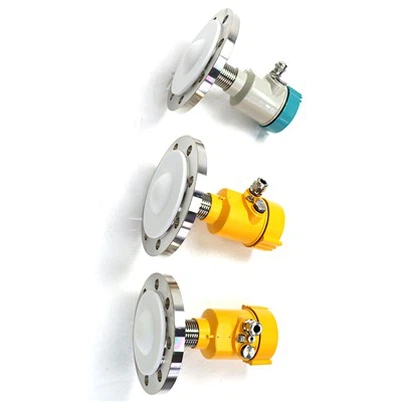

Безконтактний радарний передавач рівня

Безконтактний радарний передавач рівня пульпи розроблено з використанням передової технології радіолокаційного вимірювання рівня з частотною модуляцією безперервної хвилі (FMCW), яка має вищу точність і стабільність вимірювання. Його висока ефективність захисту від перешкод розширює середовище застосування пристрою. Це іскробезпечне обладнання для майнінгу. Він в основному використовується для вимірювання рівня рідини в пульпі, відображення його на місці та передачі сигналу на головний комп’ютер або комплексну станцію керування для досягнення точного вимірювання в реальному часі. Регулярно контролюйте рівень пульпової рідини та контролюйте роботу пульпи.

Принцип роботи безконтактного радарного передавача рівня пульпи:

Технологія безперервного вимірювання частотно-модульованої хвилі FMCW відрізняється від традиційної технології ультразвукового або імпульсного радіолокаційного вимірювання хвилі. Безконтактний радарний передавач рівня заснований на принципі частотно-модульованої безперервної хвилі (FMCW) і використовує лінійну частотну модуляцію високочастотних сигналів. Частота передачі високочастотних сигналів лінійно зростає на певному інтервалі часу (частота сканування), оскільки частота передачі змінюється з часом поширення сигналу і пропорційна відстані до відбиваючого об'єкта. Відповідно до різниці між поточною частотою передачі та прийнятою частотою відбиття Значення різниці отримує висоту рівня матеріалу.



Технічний параметр





Принцип роботи

Безконтактний радіолокаційний передавач рівня, двопровідний прилад, який видає 4-20мА аналогові сигнали та накладає зв’язок HART, або RS-485, чотирипровідний прилад MODBUS з максимальною відстанню вимірювання до 120 метрів. Радарна антена додатково оптимізована та оброблена відповідно до різних робочих умов. Використовуючи новий швидкісний мікропроцесор, можна досягти більш ефективного аналізу, обробки та реакції сигналу, що дозволяє йому ефективно працювати в складних середовищах вимірювання, таких як корозійні середовища, реакційні ємності, силоси для пилу, непровідні середовища та середовища з високою концентрацією. температура.



Деталі продукту



характеристики

1. Кут променя невеликий, енергія зосереджена, а здатність проти перешкод сильніша, що значно підвищує точність і надійність вимірювання;

2. Антена має невеликі розміри і проста в установці;

3. Сліпа зона вимірювання менша, і ефект вимірювання для невеликих резервуарів також хороший;

4. Безконтактний радарний вимірювач рівня має коротшу довжину хвилі та більше підходить для вимірювання рівня матеріалів з дрібними частинками;

5. Безконтактне вимірювання, відсутність зносу та забруднення;

6. Вихідний сигнал безконтактного радіолокаційного передавача рівня можна вибрати з (4-20) двопровідної системи mA/HART, чотирьохпровідної системи або протоколу RS485/MODBUS, а джерело живлення чотирипровідної системи лише 12 В постійного струму.



Застосування продукту

Безконтактний радарний рівнемір підходить для безконтактного безперервного вимірювання рівня рідини, суспензії та частинок, а також підходить для великих змін температури та тиску; у присутності інертних газів і летючих речовин.

Цей метод вимірювання використовує мікрохвильові імпульси та може нормально працювати в промисловому діапазоні частот. Енергія променя мала і може бути встановлена ​​в різних металевих і неметалевих контейнерах або трубах, не завдаючи шкоди організму людини і навколишньому середовищу.

Він може бути використаний у річковому порошку, твердих речовинах, кислотах і лугах, для виявлення матеріалів у резервуарах, для вимірювання хімічних резервуарів, для вимірювання цементу вугільного порошку, для вимірювання масляних резервуарів на електростанціях, для вимірювання корозії у фармацевтичній промисловості тощо.



Інструкції з Інсталяції

Рекомендована відстань від стіни, де встановлена ​​коротка труба, до зовнішньої стіни (1):

На відстані 1/6 діаметра резервуара від стінки резервуара мінімальна відстань становить 200 мм.

Його не можна встановлювати над отвором подачі (4).

Його не можна встановити в центрі (3). Якщо безконтактний радіолокаційний передавач рівня встановлено в центрі, буде створено кілька помилкових відлунь, а відлуння-перешкоди спричинять втрату сигналу.



сертифікат

Гарантійний термін 12 місяців; Довічне обслуговування не вимагає



Про упаковку

Наша продукція пакується за допомогою імпортних піноутворювачів, щоб мінімізувати пошкодження під час транспортування! Коробка містить: замовлений продукт, аксесуари, інструкцію, сертифікат відповідності, пакувальний лист та інструкцію з монтажу.



Транспорт

Перевізник: міжнародна логістика TNT, UPS, FEDEX, DHL забезпечує своєчасність транспортування.
